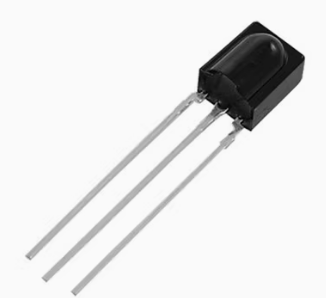

红外线接收头的主要参数与性能指标

红外线接收头（IR Receiver）是一种集成了红外接收二极管、信号放大、滤波及解调功能的模块化器件，其主要参数与性能指标直接决定了接收灵敏度、抗干扰能力和适用场景，以下是参数及性能指标的详细说明：

一、电气参数工作电压（Operating Voltage, Vcc）

定义：接收头正常工作所需的直流电压范围。

典型值：常见范围为 2.5V~5.5V，具体需参考 datasheet（如多数型号为 3V~5V）。

影响：电压过高可能烧毁器件，过低则导致灵敏度下降或无法工作。

工作电流（Operating Current, Icc）

定义：在额定电压下，接收头正常工作时的电流消耗。

典型值：静态电流通常为几十 μA 至几百 μA（如 30μA~500μA），接收信号时可能略有增加。

意义：低功耗设计适用于电池供电设备（如遥控器、传感器节点）。

输出形式（Output Type）

集电极开路输出（Open Collector）：需外接上拉电阻（通常 1kΩ~10kΩ），输出高低电平信号。

图腾柱输出（Push-Pull）：无需上拉电阻，直接输出高低电平，驱动能力较强。

常见类型：

输出电平：与工作电压匹配（如 5V 供电时输出 5V 高电平，0V 低电平）。

二、光学与接收性能参数接收波长（Receiving Wavelength）

定义：接收头敏感的红外光波长，需与红外发射管的波长匹配。

典型值：主流为 940nm（常用），部分型号支持 850nm、900nm 等（需根据发射端选择）。

影响：波长不匹配会导致接收灵敏度大幅下降。

接收角度（Receiving Angle）

定义：在接收灵敏度下降至峰值灵敏度 50% 时的半功率角（通常以度为单位）。

典型值：常见范围为 ±30°~±60°，部分广角型号可达 ±90°。

意义：决定接收头对偏离轴线红外信号的捕捉能力，角度越大，适用场景越灵活（如遥控器无需精确对准）。

接收距离（Receiving Distance）

定义：在标准测试条件下（特定发射功率、调制频率），接收头能稳定接收信号的距离。

典型值：常见为 5m~15m，高性能型号可达 20m 以上（需配合高功率发射管）。

影响因素：发射管功率、调制频率、环境光干扰、接收角度等均会影响实际距离。

灵敏度（Sensitivity）

定义：接收头对微弱红外信号的检测能力，通常以小可探测的光功率（如 μW/cm²）表示。

意义：灵敏度越高，接收距离越远，抗干扰能力越强（能区分微弱有用信号与噪声）。

三、调制与信号处理参数载波频率（Carrier Frequency）

定义：接收头预设的解调频率，需与发射端的调制频率一致（红外信号通常以特定频率调制以抗干扰）。

典型值：主流为 38kHz（常用，适用于多数家电遥控器），其他常见频率有 30kHz、40kHz、56kHz 等，部分型号支持多频率兼容（如 38kHz/56kHz 可选）。

关键作用：通过滤波去除非调制频率的环境红外噪声（如阳光、白炽灯红外成分），确保信号可靠解调。

响应时间（Response Time）

包括上升时间（Tr）和下降时间（Tf），指输入信号变化到输出信号稳定的时间。

典型值：通常为几十 μs 至几百 μs（如 Tr < 10μs，Tf < 50μs）。

影响：决定接收头对高速脉冲信号的跟随能力，响应时间过长可能导致信号失真。

四、抗干扰性能抗环境光干扰（Ambient Light Immunity）

定义：接收头在强光（如阳光、荧光灯、白炽灯）照射下仍能正常接收信号的能力。

衡量指标：通常以可承受的环境光强度（如 10,000 lux）表示，数值越高，抗干扰越强。

设计原理：通过滤波电路抑制非调制频率的红外噪声，保留特定载波频率的信号。

抗串扰能力

指接收头对其他红外设备（如相邻遥控器、红外传感器）发出的同频率信号的抗干扰能力，通常通过信号编码协议（如 NEC、RC5）配合硬件滤波实现。

五、环境与可靠性参数工作温度范围（Operating Temperature Range）

典型值：-25℃~+85℃（工业级）或 0℃~+70℃（商用级），需根据应用场景选择。

存储温度范围（Storage Temperature Range）

通常为 - 40℃~+125℃，确保器件在非工作状态下的稳定性。

封装形式（Package）

常见封装：PCB 直插式（如 3 脚或 4 脚）、贴片式（SMD），部分带有金属屏蔽壳（减少电磁干扰）。

总结红外线接收头的参数需与应用场景匹配：

遥控器、智能家居设备：关注 38kHz 载波、±45° 接收角度、5V 工作电压、10m 以上接收距离。

电池供电设备：优先选择低工作电流（<100μA）型号。

强干扰环境（如户外、强光下）：需高抗环境光干扰、高灵敏度型号。

选择时需结合发射端参数（波长、频率）、使用距离、环境条件及电气接口要求，参考具体型号的 datasheet 进行匹配。
