在现代自动化与智能设备不断发展的背景下，传感器作为感知层的核心元件，发挥着至关重要的作用。其中，光电开关因其高可靠性、非接触检测和快速响应等优势，被广泛应用于工业控制、办公设备及消费电子等领域。LA301A-1光电开关作为一款性能稳定、结构紧凑的槽型光电传感器，凭借其优异的技术特性，成为众多应用场景中的理想选择。本文将全面解析LA301A-1的功能特点、工作原理、应用领域及安装优势，帮助读者深入理解其技术价值。
一、产品概述
LA301A-1系列光电开关是一种基于红外光感应原理的槽型光电传感器，由一颗砷化镓（Gallium Arsenide）红外发射二极管和一个NPN型硅光敏晶体管组成，封装于黑色塑料外壳中。该结构有效抑制环境光干扰，提升信号稳定性。当不透明物体穿过传感器的槽口时，红外光路被阻断，光敏晶体管随之触发开关动作，实现精准的位置或边缘检测。
二、核心特点
1. 非接触式开关技术
LA301A-1采用光学感应机制，无需机械接触即可完成检测，避免了传统机械开关因摩擦导致的磨损与寿命衰减，显著提升系统可靠性与耐用性。
2. 高速响应能力
得益于红外二极管与光敏晶体管的快速响应特性，该传感器具备极短的开关响应时间，适用于高速运动物体的实时检测，如打印机走纸、自动分拣系统等。
3. 灵活安装设计
支持直接焊接于印刷电路板（PCB）或插入标准双列直插式（DIP）插座，便于自动化贴装与后期维护，极大提升生产效率与系统可维护性。
4. 抗干扰能力强
黑色不透明外壳有效屏蔽外部杂散光，确保在复杂光照环境下仍能稳定工作，适用于办公室、工厂车间等多种实际场景。
5. 结构紧凑，集成度高
小型化设计使其适用于空间受限的设备内部，如扫描仪、传真机等精密仪器。

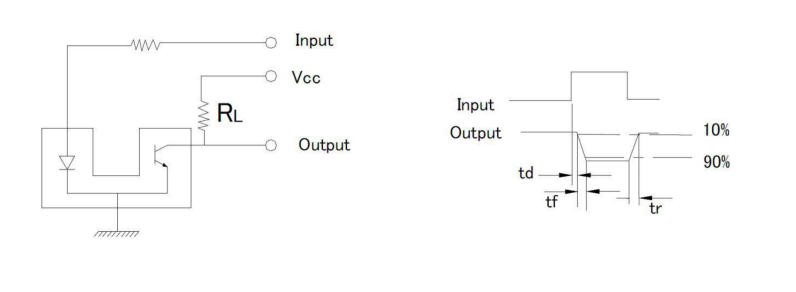

三、工作原理
LA301A-1的工作基于“光阻断”原理：
- 红外发射管持续发射不可见红外光，穿过槽口到达对面的光敏晶体管。
- 当无物体遮挡时，光敏晶体管导通，输出高电平（或低电平，依电路设计而定）。
- 当物体进入槽口，阻断光路，光敏晶体管截止，输出状态发生翻转，从而输出检测信号。
这一过程实现了对物体位置、边缘、有无等状态的精确判断。
四、典型应用领域
1. 办公自动化设备
- 扫描仪：用于检测文档是否进入扫描区域及走纸状态。
- 传真机（FAX）：实现纸张检测、卡纸报警等功能。
2. 工业自动化与计数系统
- 用于传送带上的物体计数、位置定位、边缘对齐检测。
- 自动包装机、贴标机中的到位检测。
3. 消费电子与智能设备
- 自动售货机、投币器中的硬币/物品检测。
- 家电设备中的门盖状态检测。
4. 嵌入式系统与DIY项目
因其接口简单、响应可靠，广泛用于单片机控制、Arduino、Raspberry Pi等开发项目中，实现非接触传感功能。
五、设计优势与系统集成建议
- 电路设计友好：输出为晶体管开关信号，可直接连接微控制器GPIO口，配合上拉电阻即可实现电平识别。
- 电源兼容性强：通常工作电压为DC 3.3V–5V，适配主流数字系统。
- 建议增加滤波电路：在噪声较大的工业环境中，可在输入端增加去耦电容以提升稳定性。
- 注意对准与清洁：确保槽口无灰尘或异物遮挡，以维持最佳检测灵敏度。
LA301A-1光电开关以其非接触、高速度、高可靠性与易集成的特性，成为现代智能设备中不可或缺的感知元件。无论是在办公设备的精密控制，还是工业自动化中的稳定检测，它都展现出卓越的性能表现。随着智能制造与物联网技术的持续发展，此类基础传感器将在更多创新应用中发挥关键作用。
关键词：LA301A-1，光电开关，槽型传感器，非接触检测，红外感应，光敏晶体管，PCB安装，自动化检测
